Базовое лекало женского бюстгалтера

Базовое лекало используется для моделирования бюстгальтеров и корсетов.

1. Система мерок.

Мерки снимаются с фигуры, одетой в нижнее белье. Мерки можно снимать с фигуры без бюстгальтера, если грудь держит форму. Мерки снимаются сантиметровой лентой. От точности измерения во многом зависит качество посадки изделия на фигуре. Каждую мерку рекомендуется снимать несколько раз, добиваясь совпадения результатов измерения. Перед снятием мерок приготовить блокнот для записи и ручку. При выполнении бюстгальтера с поясом до линии талии перед снятием мерок линию талии зафиксировать резинкой.

Чертежи необходимо выполнять на координатной бумаге (“миллиметровке”), чтобы обеспечить параллельность линий и не исказить прямые углы. Выкройки рекомендуется выполнять на кальке. Отрезки на чертежах следует отмерять той сантиметровой лентой, с помощью которой снимались мерки, так как деления сантиметровой ленты, линейки и миллиметровой бумаги часто не совпадают.

В таблице приведена система мерок для построения базового лекала женского бюстгальтера.

Система мерок

Наименование мерок

Условное обозначение

Приемы снятия мерок
1. Полуобхват груди второй

Сг II

Сантиметровая лента проходит вокруг туловища, по спине горизонтально на уровне задних углов подмышечных впадин, далее через выступающие точки грудных желез. Мерка записывается в половинном размере.
2. Полуобхват груди четвертый

Сг IV

Сантиметровая лента проходит горизонтально вокруг туловища под основанием грудных желез. Мерка записывается в половинном размере.
3. Полуобхват талии

Ст

Сантиметровая лента проходит вокруг линии талии, опоясанной резинкой. Мерка записывается в половинном размере.
4. Расстояние между выступающими точками грудных желез

Цг

Сантиметровой лентой измерить горизонтально по прямой расстояние между выступающими точками грудных желез. Мерка записывается в половинном размере.
5. Полудуга вертикальная

Пдв

Сантиметровой лентой измерить расстояние от основания правой грудной железы снизу до наиболее выступающей точки грудной железы. Мерка записывается полностью.
6. Ширина пояса

Шп

Сантиметровой лентой измерить расстояние от нижнего основания правой грудной железы до нужной ширины пояса. Мерка записывается полностью.

Пример построения чертежа базового лекала выполняется для фигуры, имеющей следующие мерки (см):

Сг II = 48,0    Сг IV = 42,5   Ст = 38,0      Цг = 10,0       Пдв = 10,0

Шп = 3,0 (для короткого бюстгальтера)

Шп = 20,0 (для бюстгальтера, доходящего до линии талии).

Условные обозначения на рисунках:

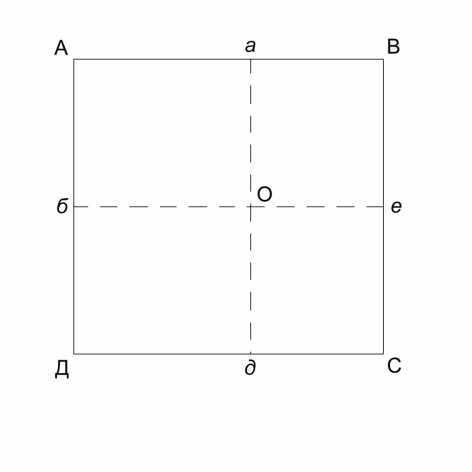

2. Построение сетки чертежа (Рис. 1).

2.1. Построить прямоугольник АВСД,

- ширина прямоугольника АВ = СД = Сг II / 2 — 3 = 48,0 / 2 – 3,0 = 21,0

- высота прямоугольника АД = ВС = Пдв * 2 = 10,0 * 2 = 20,0

2.2. От точки В влево отмерить Ва = Пдв - 1 = 10,0 – 1,0 = 9,0 из точки а построить вертикальную пунктирную линию ад до пересечения с линией ДС.

2.3. Отрезок АД разделить на 2 и из точки деления вправо по горизонтали построить пунктирную линию бе до пересечения с линией ВС.

2.4. Точку пересечения отрезков ад и бе обозначить точкой О.



Рис. 1

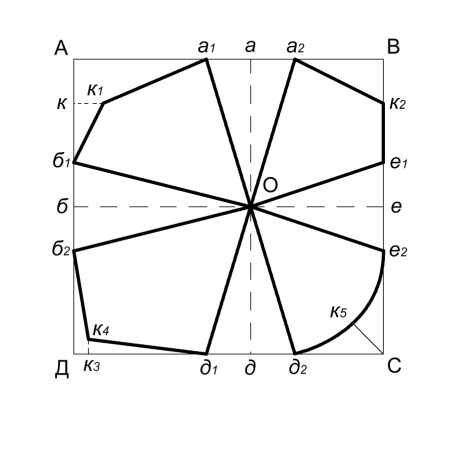

3. Построение развертки чашки (Рис. 2).

3.1. Рассчитать раствор первой вытачки: Сг II / 10 + 1,2 = 48,0 / 10 + 1,2 = 6,0 половина раствора вытачки равна 6,0 / 2 = 3,0. Для фигур с Сг более 56 раствор вытачек равен Сг II / 10, то есть 1,2 не добавляется.

3.2. Построить 4 вытачки, раствор вытачек равен:

аа1 = аа2 = 3 ее1 = ее2 = 3 дд1 = дд2 = 3 бб1 = бб2 = 3,0

Соединить прямыми линиями точки а1, а2, е1, е2, д1, д2, б1, б2 с точкой О.

3.3. От точки А вниз по линии АД отмерить 3,0÷4,0 см, точку обозначить к.

3.4. От точки к вправо по горизонтали отмерить 1,0÷2,0 см, точку обозначить к1.

3.5. От точки В вниз по линии ВС отмерить 3,0÷4,0 см, точку обозначить к2.

3.6. Точку к1 соединить прямыми линиями с точками а1 и б1, провести линию к1а1 и к1б1.

3.7. Точку к2 соединить прямой линией с точкой а2, провести линию к2а2.

3.8. От точки Д вправо отмерить 1,0 см, обозначить точку к3.

3.9. От точки к3 вертикально вверх отмерить 1,0 см, обозначить точку к4.

3.10. Точку к4 соединить прямой линией с точкой б2, провести линию к4б2.

3.11. Точку к4 соединить прямой линией с точкой д1, провести линию к4д1.

3.12. Построить биссектрису угла д2Се2 , отмерить на биссектрисе от точки С 3,0÷3,5 см, обозначить точку к5.

3.13. Соединить плавной линией точку е2, точку к5, точку д2.



Рис. 2

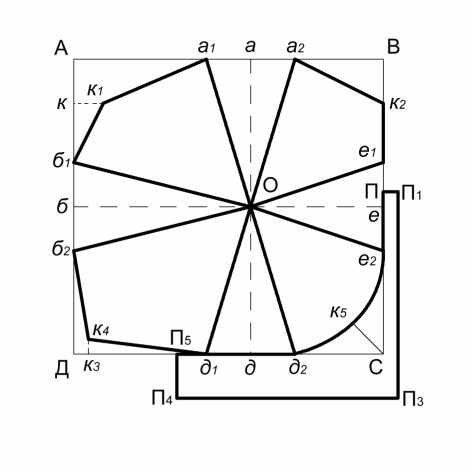

4. Построение чертежа передней части пояса бюстгальтера (Рис. 3).

4.1. От точки е2 вверх по линии е2е1 отмерить отрезок равный е1к2, обозначить точку П.

4.2. От точки П вправо по горизонтали отмерить 0,5÷1,0 см, обозначить точку П1. Если застежка расположена впереди, то отмерить 1,0 см и более, в зависимости от желаемой ширины застежки.

4.3. От точки П1 вниз построить вертикальную линию П1П3, точка П3 расположена ниже линии ДС на ширину пояса под грудью, минимальная ширина 3,0 см, максимальная — до линии талии.

4.4. От точки П3 влево по горизонтали построить линию П3П4 = ПП1 + Сд2 + д1к4 = 1,0 + 6,0 + 8,0 = 15,0.

4.5. От точки П4 вверх построить перпендикуляр П4П5 до пересечения с линией СД.

4.6. Провести контур пояса под грудью через точки П е2 к5 д2 д1 П5 П4 П3 П1 П.



Рис. 3

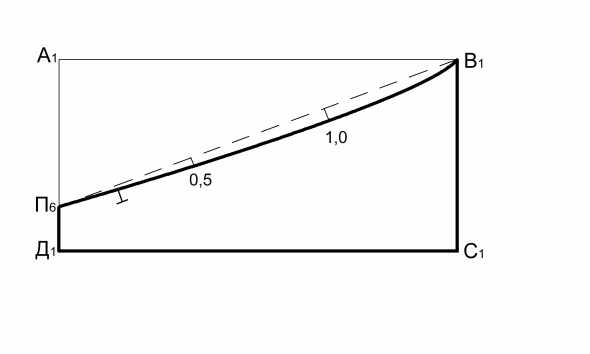

5. Построение боковой части пояса бюстгальтера (Рис. 4).

5.1. Построить прямоугольник А1В1С1Д1.

А1В1 = Д1С1 = Сг IV — П4П3 = 42,5 – 15,0 = 27,5

А1Д1 = В1С1 = П5П4 + к4б2 + б1к1 = 3,0 + 6,0 + 4,0 = 13,0

5.2. От точки Д1 вверх по линии Д1А1 отмерить 3,0 см, обозначить точку П6.

5.3. Точки П6 и В1 соединить пунктирной линией, линию поделить на 3 равные части, из правой точки деления по перпендикуляру вниз отмерить 1,0 см, из левой точки отмерить 0,5 см.

5.4. Соединить плавной линией точку В1, точку (1,0), точку (0,5), точку П6.

5.5. От точки П6 по плавной линии вправо отмерить 4,0÷5,0 см, поставить на чертеже марку, от марки вправо к поясу притачиваются бретели.

5.6. Отрезок Д1С1 можно уменьшить на ширину используемой застежки, если застежка расположена сзади.



Рис. 4

6. Моделирование бюстгальтера с трехлепестковой чашкой (Рис. 5, 6, 7).

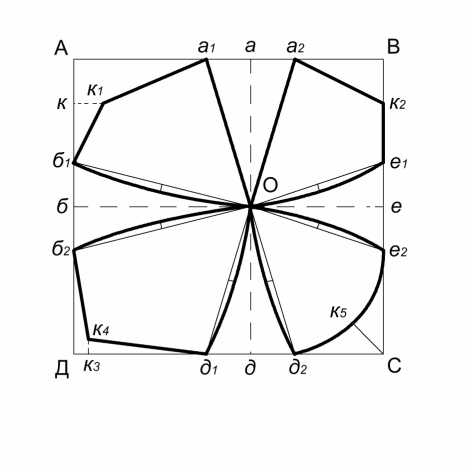

6.1. Стороны лепестков б1О, Ое1, б2О, Ое2, Од1, Од2 разделить пополам, обвести контур лепестков с прогибом в 0,3-0,5 см в точках деления.

6.2. Вытачку а1Оа2 закрыть.

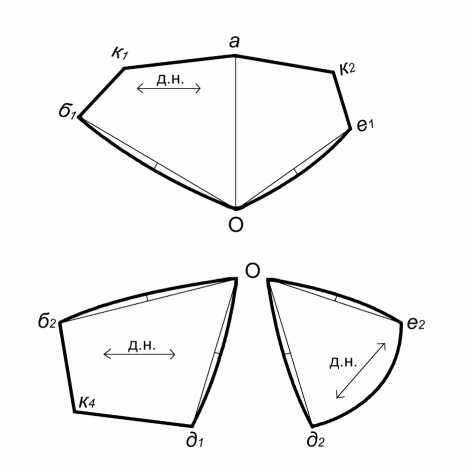

6.3. Верхняя часть чашки — контур детали О б1 к1 а к2 е1 О. Выкроить две детали из основной ткани, две детали из подкладки.

6.4. Нижний боковой лепесток чашки — контур детали О д1 к4 б2О. Выкроить две детали из основной ткани, две детали из подкладки.

6.5. Нижний передний лепесток чашки — контур детали О д2 е2О. Выкроить две детали из основной ткани, две детали из подкладки.

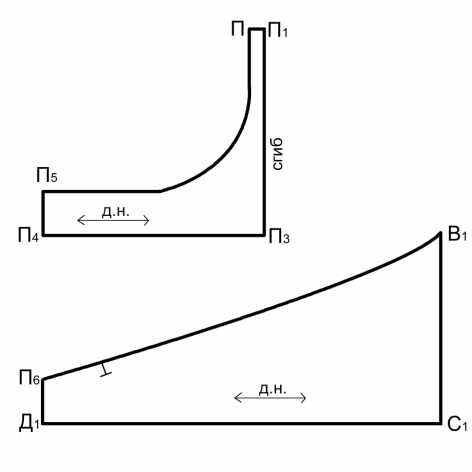

6.6. Передняя часть пояса бюстгальтера — контур детали П П1 П3 П4 П5 П (Рис. 7). Выкроить одну деталь из основной ткани, одну деталь из подкладки.

6.7. Боковая часть пояса бюстгальтера — контур детали П6 В1 С1 Д1 П6 (Рис. 7). Выкроить две детали из основной ткани.



Рис. 5



Рис. 6



Рис. 7

7. Моделирование двухлепестковой чашки бюстгальтера с вертикальным швом (Рис.8,9).

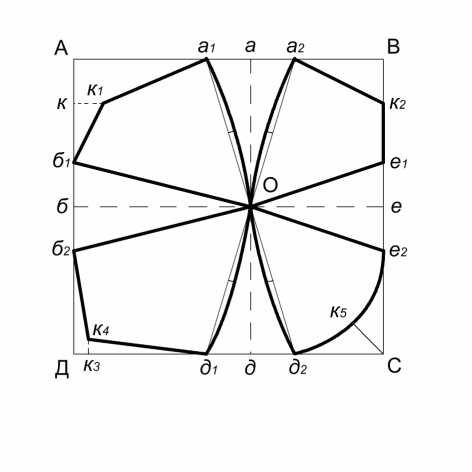

7.1. Стороны лепестков а1О, Од1, а2О, Од2 разделить пополам, обвести контур лепестков с прогибом в 0,3- 0,5 см в точках деления.

7.2. Вытачки б1Об2 и е1Ое2 закрыть.

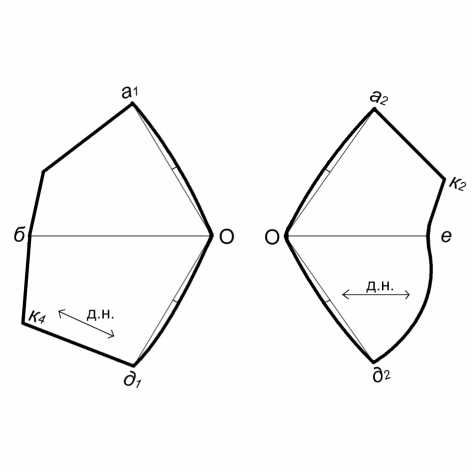

7.3. Боковой лепесток чашки — контур детали О а1 б д1О. Выкроить две детали из основной ткани, две детали из подкладки.

7.4. Передний лепесток чашки — контур детали О а2 к2 е д2О. Выкроить две детали из основной ткани, две детали из подкладки.

7.5. Чертеж пояса приведен на Рис. 7.



Рис. 8



Рис. 9

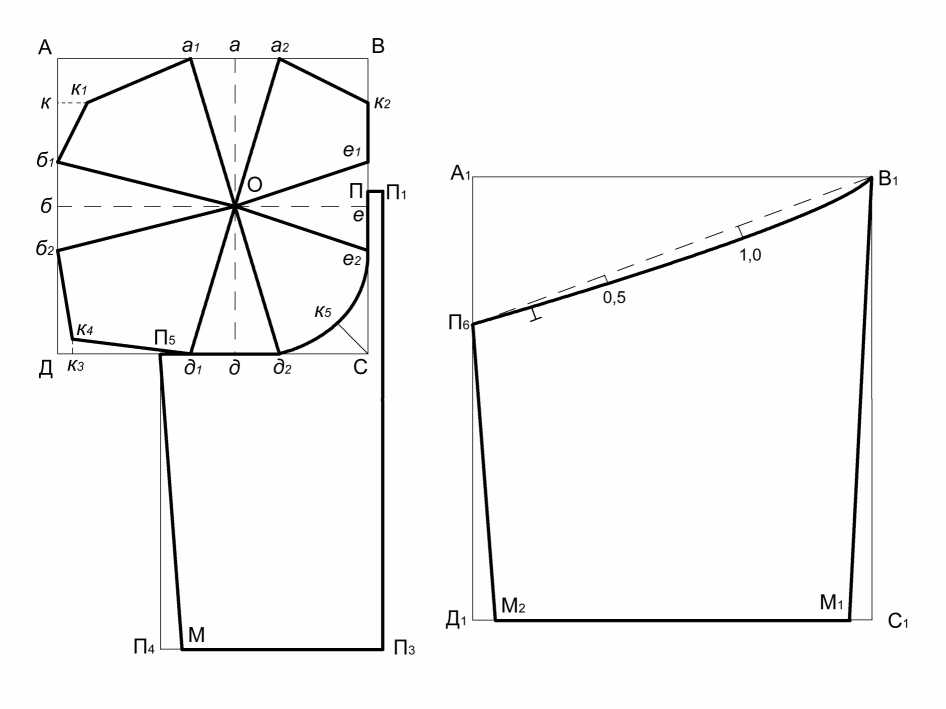

8. Моделирование пояса бюстгальтера до линии талии (Рис. 10, 11)

8.1. Рассчитать величину суммарного раствора вытачек по линии талии (СРВ).

СРВ = Сг IV — Ст = 42,5 – 38,0 = 4,5

8.2. Распределить СРВ следующим образом:

  • 3,0 см убрать по линии талии в боковой шов, по 1,5 см от передней и боковой детали пояса,
  • 1,5 см убрать в средний шов по спинке.

При большом значении СРВ по линии середины переда П1П3 выполнить шов и убрать часть СРВ в этот шов.

8.3. Ширину пояса под грудью до линии талии П5П4 принять равной Шп = 20,0 (Рис. 10).

8.4. Рассчитать ширину боковой части пояса (см. п.5).

А1Д1 = В1С1 = П5П4 + к4б2 + б1к1 = 20,0 + 6,0 + 4,0 = 30,0

8.5. Построить вытачки на линии талии:

  • от точки П4 вправо отмерить 1,5 см, обозначить точку М, точку М соединить с точкой П5,
  • от точки С1 влево отмерить 1,5 см, обозначить точку М1, точку М1 соединить с точкой В1,
  • от точки Д1 вправо отмерить 1,5 см, обозначить точку М2, точку М2 соединить с точкой П6.

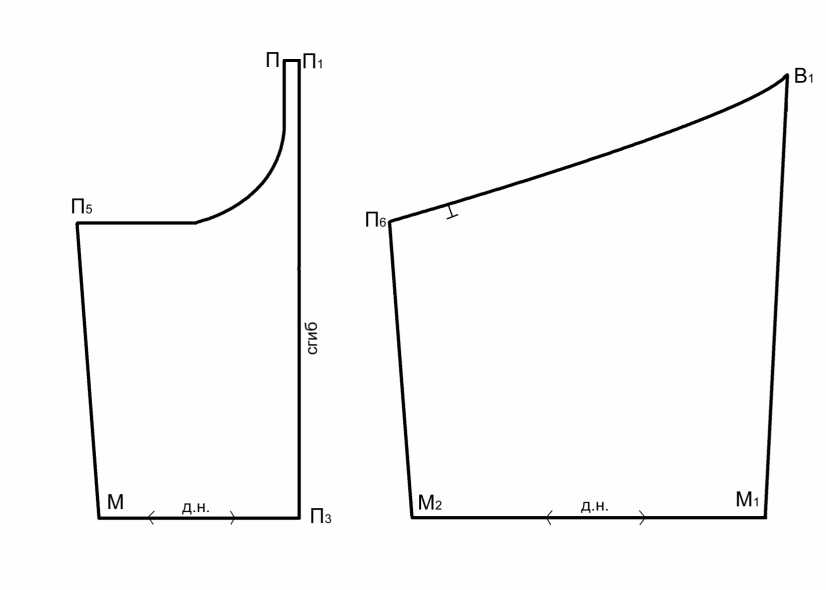

8.6. Передняя часть пояса бюстгальтера — контур детали П П1 П3 М П5 П (Рис. 11). Выкроить одну деталь из основной ткани, одну деталь из подкладки.

8.7. Боковая часть пояса бюстгальтера — контур детали В1 М1 М2 П6 В1. Выкроить две детали из основной ткани.



Рис. 10



Рис. 11
